【實戰】Day 27：ERP 訂單儀表板 — Recharts 數據可視化

Day 26 把 AI 問答接上前端；Day 27 把訂單數據搬上螢幕。比起空泛的 "Hello World" 圖表，這次的每一條柱狀圖都對應真實的工廠與品牌，讓管理者一眼看到問題在哪。

今日目標
架構全貌
四圖表設計
Step 1：Backend Summary Endpoint
Step 2：Next.js API Proxy
Step 3：Recharts 四圖表實作
Step 4：KPI 警示卡
Dashboard警示卡
Step 5：useEffect 資料載入
Step 6：Sidebar 導覽
測試
今日 Checklist
小結

今日目標

任務	說明
Backend Summary API	`GET /api/v1/dashboard/summary` — 一次回傳四組圖表資料
Next.js Proxy	`GET /api/dashboard`
ERP 儀表板頁面	`/dashboard/erp`，KPI 卡 + 四圖表
Sidebar 導覽	新增「ERP 儀表板」項目

架構全貌

瀏覽器 (React + Recharts)
  │  GET /api/dashboard
  ▼
Next.js Route Handler  (/app/api/dashboard/route.ts)
  │  GET http://localhost:8000/api/v1/dashboard/summary
  ▼
FastAPI  /routers/dashboard.py
  │  order_tools：讀取 orders.json + factories.json
  ▼
回傳 JSON：{ kpi, brand_revenue, factory_utilization, gross_margin, order_status }

與 Day 26 的串流架構不同，儀表板資料是一次性 GET，不需要 SSE，proxy 直接轉發 JSON 即可。

四圖表設計

圖表	Recharts 元件	核心指標	警示條件
品牌營收分布	`BarChart`	各品牌累計金額	—
廠區稼動率	`BarChart` (horizontal)	利用率 %	> 85% 顯示紅色虛線
品牌毛利率	`BarChart` + `ReferenceLine`	毛利率 %	< 15% 柱子變紅
訂單狀態分布	`PieChart`	已完成 / 部分出貨 / 待出貨	—

Step 1：Backend Summary Endpoint

新增 backend/app/routers/dashboard.py：

from fastapi import APIRouter
from app.data_loader import get_orders, get_factories
from app.tools.order_tools import BRAND_COST_FACTOR

router = APIRouter(prefix="/api/v1", tags=["dashboard"])

BRANDS = ["Nike", "Adidas", "New Balance", "Puma", "Asics", "Under Armour"]

@router.get("/dashboard/summary")
def dashboard_summary():
    orders = get_orders()
    factories = get_factories()

    # 1. 品牌營收
    brand_revenue: dict[str, float] = {}
    for o in orders:
        b = o["brand_name"]
        brand_revenue[b] = round(brand_revenue.get(b, 0) + o["total_amount"], 2)

    brand_chart = [
        {"brand": b, "revenue": brand_revenue.get(b, 0)}
        for b in BRANDS if b in brand_revenue
    ]

    # 2. 廠區稼動率
    factory_chart = [{
        "factory": f["factory_name"],
        "factory_code": f["factory_code"],
        "utilization": round(f["current_utilization"] * 100, 1),
        "status": f["status"],
    } for f in factories]

    # 3. 品牌毛利率
    margin_chart = []
    for b in BRANDS:
        b_orders = [o for o in orders if o["brand_name"].lower() == b.lower()]
        if not b_orders:
            continue
        total_rev = sum(o["total_amount"] for o in b_orders)
        cost_factor = BRAND_COST_FACTOR.get(b.lower(), 0.35)
        total_cost = sum(o["unit_price"] * cost_factor * o["order_qty"] for o in b_orders)
        margin = round((total_rev - total_cost) / total_rev * 100, 1) if total_rev else 0
        margin_chart.append({"brand": b, "margin": margin, "below_redline": margin < 15.0})

    # 4. 訂單狀態
    status_map = {"completed": "已完成", "partial": "部分出貨", "pending": "待出貨"}
    status_count: dict[str, int] = {}
    for o in orders:
        s = o["status"]
        status_count[s] = status_count.get(s, 0) + 1

    status_chart = [
        {"status": status_map.get(k, k), "count": v, "key": k}
        for k, v in status_count.items()
    ]

    # 5. KPI
    total_rev = sum(o["total_amount"] for o in orders)
    ship_rate = round(
        sum(o["shipped_qty"] for o in orders) / sum(o["order_qty"] for o in orders) * 100, 1
    )

    return {
        "kpi": {
            "total_revenue": round(total_rev, 2),
            "total_orders": len(orders),
            "overall_ship_rate": ship_rate,
            "low_margin_brands": [m["brand"] for m in margin_chart if m["below_redline"]],
            "high_load_factories": [f["factory"] for f in factory_chart if f["utilization"] > 85],
        },
        "brand_revenue": brand_chart,
        "factory_utilization": factory_chart,
        "gross_margin": margin_chart,
        "order_status": status_chart,
    }

在 main.py 掛上這個 router：

from app.routers import orders, agent, debate, dashboard

app.include_router(dashboard.router)

Step 2：Next.js API Proxy

src/app/api/dashboard/route.ts（GET 轉發，不需要 body）：

import { NextRequest } from 'next/server';

const BACKEND_URL = process.env.BACKEND_URL ?? 'http://localhost:8000';

export async function GET(_request: NextRequest) {
  const upstream = await fetch(`${BACKEND_URL}/api/v1/dashboard/summary`, {
    cache: 'no-store'   // 儀表板每次都要最新資料，不能快取
  });
  if (!upstream.ok) {
    return new Response(await upstream.text(), { status: upstream.status });
  }
  return Response.json(await upstream.json());
}

cache: 'no-store' 避免 Next.js 快取靜態回應，確保每次打開頁面都拿到最新訂單數據。

Step 3：Recharts 四圖表實作

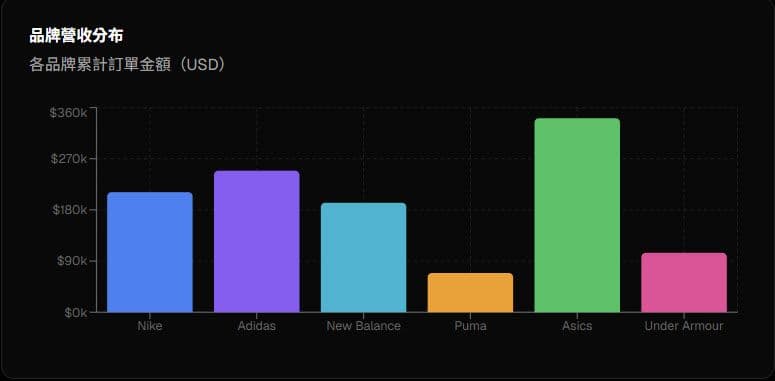

品牌營收分布 — `<Cell>` 獨立配色

品牌營收是最基本的 BarChart，但重點在讓每個品牌有自己的顏色。預設 <Bar fill='...' /> 會讓所有柱子同色，必須用 <Cell> 覆蓋：

const BRAND_COLORS: Record<string, string> = {
  'Nike':         '#3b82f6',  // blue
  'Adidas':       '#8b5cf6',  // violet
  'New Balance':  '#06b6d4',  // cyan
  'Puma':         '#f59e0b',  // amber
  'Asics':        '#22c55e',  // green
  'Under Armour': '#ec4899',  // pink
};

function BrandRevenueChart({ data }: { data: BrandRevenue[] }) {
  return (
    <ResponsiveContainer width='100%' height={220}>
      <BarChart data={data} margin={{ top: 4, right: 8, left: 0, bottom: 4 }}>
        <CartesianGrid strokeDasharray='3 3' />
        <XAxis dataKey='brand' tick={{ fontSize: 11 }} />
        <YAxis tickFormatter={v => `$${(v / 1000).toFixed(0)}k`} tick={{ fontSize: 11 }} />
        <Tooltip formatter={(v: number) => [`$${v.toLocaleString()}`, '營收']} />
        <Bar dataKey='revenue' radius={[4, 4, 0, 0]}>
          {data.map(entry => (
            <Cell key={entry.brand} fill={BRAND_COLORS[entry.brand] ?? '#6366f1'} />
          ))}
        </Bar>
      </BarChart>
    </ResponsiveContainer>
  );
}

關鍵：<Bar> 裡放 {data.map(entry => <Cell fill={...} />)}，Recharts 會讓每根柱子使用對應 Cell 的 fill，覆蓋掉 <Bar> 層級的顏色設定。tickFormatter 把 211150 格式化為 $211k，讓 Y 軸標籤不擠在一起。

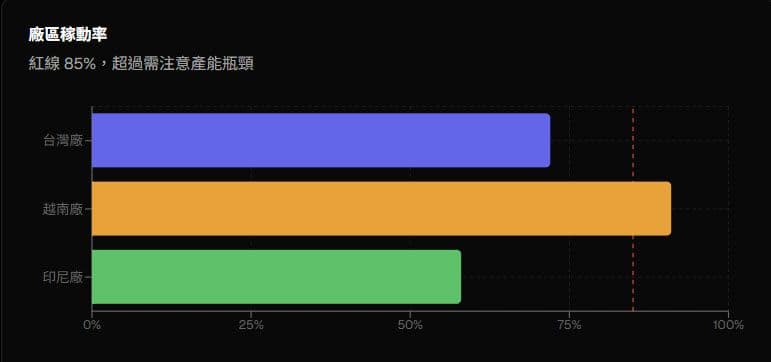

廠區稼動率 — 水平 BarChart

layout='vertical' 讓 Recharts 把 X 軸改為數值、Y 軸改為類別：

<BarChart data={data} layout='vertical'>
  <XAxis type='number' domain={[0, 100]} tickFormatter={v => `${v}%`} />
  <YAxis type='category' dataKey='factory' width={48} />
  <ReferenceLine x={85} stroke='#ef4444' strokeDasharray='4 4' />
  <Bar dataKey='utilization' radius={[0, 4, 4, 0]}>
    {data.map(entry => (
      <Cell key={entry.factory_code} fill={FACTORY_COLOR[entry.factory_code]} />
    ))}
  </Bar>
</BarChart>

越南廠 91% 的橫條會超過虛線右側，一目了然。

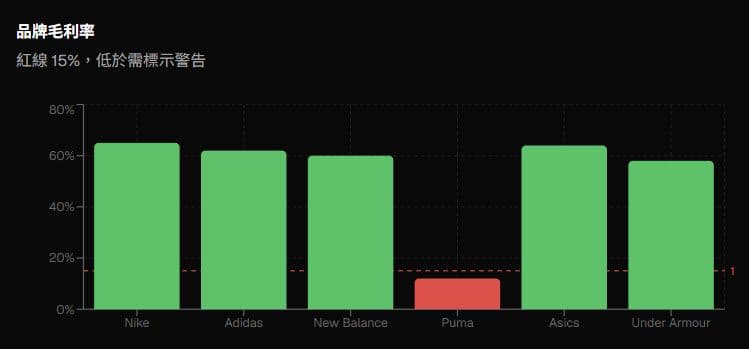

品牌毛利率 — `ReferenceLine` + 條件顏色

這個圖表有兩個重點：15% 紅線與條件顏色。

import {
  BarChart, Bar, XAxis, YAxis, CartesianGrid,
  Tooltip, ReferenceLine, Cell, ResponsiveContainer
} from 'recharts';

function GrossMarginChart({ data }: { data: GrossMargin[] }) {
  return (
    <ResponsiveContainer width='100%' height={220}>
      <BarChart data={data}>
        <CartesianGrid strokeDasharray='3 3' />
        <XAxis dataKey='brand' tick={{ fontSize: 11 }} />
        <YAxis tickFormatter={v => `${v}%`} domain={[0, 80]} />
        <Tooltip formatter={(v: number) => [`${v}%`, '毛利率']} />

        {/* 15% 紅色警示線 */}
        <ReferenceLine
          y={15}
          stroke='#ef4444'
          strokeDasharray='4 4'
          label={{ value: '15%', position: 'right', fill: '#ef4444', fontSize: 10 }}
        />

        {/* 每根柱子獨立配色 */}
        <Bar dataKey='margin' radius={[4, 4, 0, 0]}>
          {data.map(entry => (
            <Cell
              key={entry.brand}
              fill={entry.below_redline ? '#ef4444' : '#22c55e'}
            />
          ))}
        </Bar>
      </BarChart>
    </ResponsiveContainer>
  );
}

<Cell> 讓每根柱子套用不同顏色 — 低於紅線的品牌顯示紅色，正常的顯示綠色。

訂單狀態 — PieChart

<PieChart>
  <Pie
    data={data}
    dataKey='count'
    nameKey='status'
    cx='50%' cy='50%'
    outerRadius={75}
    label={({ status, count }) => `${status} (${count})`}
  >
    {data.map(entry => (
      <Cell key={entry.key} fill={STATUS_COLORS[entry.status] ?? '#94a3b8'} />
    ))}
  </Pie>
  <Legend iconSize={10} />
  <Tooltip formatter={(v: number) => [v, '張訂單']} />
</PieChart>

顏色對應：已完成 → 綠、部分出貨 → 橘、待出貨 → 灰。

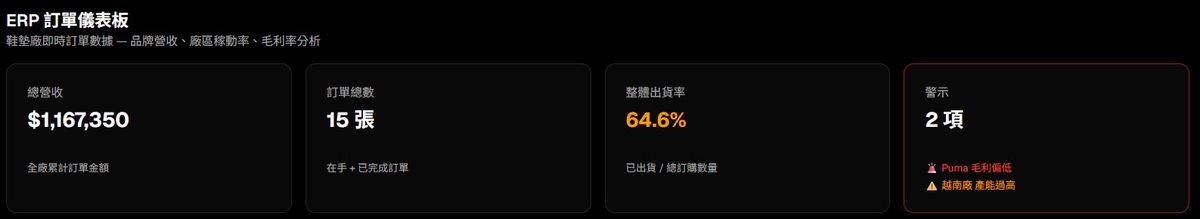

Step 4：KPI 警示卡

儀表板右上角的警示卡會動態列出問題：

function KpiCards({ kpi }: { kpi: KPI }) {
  return (
    <Card className={kpi.low_margin_brands.length > 0 ? 'border-red-300' : ''}>
      <CardTitle>警示 {kpi.low_margin_brands.length + kpi.high_load_factories.length} 項</CardTitle>
      <CardContent>
        {kpi.low_margin_brands.map(b => (
          <p key={b} className='text-xs text-red-500'>🚨 {b} 毛利偏低</p>
        ))}
        {kpi.high_load_factories.map(f => (
          <p key={f} className='text-xs text-amber-500'>⚠️ {f} 產能過高</p>
        ))}
      </CardContent>
    </Card>
  );
}

本次數據中，Puma 毛利率 12%（低於 15%）、越南廠稼動率 91%（高於 85%），警示卡顯示 2 項異常，並且卡片邊框變紅。

Step 5：useEffect 資料載入

整個 ErpDashboard 元件以 useEffect 在客戶端載入資料：

export default function ErpDashboard() {
  const [data, setData] = useState<DashboardData | null>(null);
  const [loading, setLoading] = useState(true);
  const [error, setError] = useState('');

  useEffect(() => {
    fetch('/api/dashboard')
      .then(r => {
        if (!r.ok) throw new Error(`Backend ${r.status}`);
        return r.json();
      })
      .then(setData)
      .catch(e => setError(e.message))
      .finally(() => setLoading(false));
  }, []);

  if (loading) return <LoadingState />;
  if (error || !data) return <ErrorState message={error} />;

  return (
    <div className='space-y-4'>
      <KpiCards kpi={data.kpi} />
      <div className='grid grid-cols-1 gap-4 md:grid-cols-2'>
        <BrandRevenueChart data={data.brand_revenue} />
        <FactoryUtilizationChart data={data.factory_utilization} />
        <GrossMarginChart data={data.gross_margin} />
        <OrderStatusChart data={data.order_status} />
      </div>
    </div>
  );
}

'use client' 宣告讓元件在瀏覽器端執行，Recharts 需要 DOM 才能渲染，不能用 Server Component。

Step 6：Sidebar 導覽

在 src/config/nav-config.ts 加入：

{
  title: 'ERP 儀表板',
  url: '/dashboard/erp',
  icon: 'dashboard',
  shortcut: ['e', 'r'],
  isActive: false,
  items: []
},

測試

確認兩個服務都在跑：

# Terminal 1
cd backend && uvicorn app.main:app --reload

# Terminal 2
cd frontend/next-shadcn-dashboard-starter-main && npx next dev

開啟 http://localhost:3000/dashboard/erp，應該看到：

總營收 $1,167,350
出貨率 64.6%（橘色，低於 80% 門檻）
警示 2 項：Puma 毛利偏低 🚨 + 越南廠產能過高 ⚠️
越南廠稼動率橫條超過 85% 紅線
Puma 毛利率柱子顯示紅色

今日 Checklist

backend/app/routers/dashboard.py：Summary API，五組資料一次回傳
backend/app/main.py：掛載 dashboard router
src/app/api/dashboard/route.ts：GET Proxy
src/features/erp/components/erp-dashboard.tsx：KPI 卡 + 四圖表
src/app/dashboard/erp/page.tsx：頁面 wrapper
src/config/nav-config.ts：新增導覽項

小結

今天有幾個值得記住的工程細節：

<Cell> 條件顏色：Recharts 的 <Bar> 預設所有柱子同色。要讓每根柱子有獨立顏色，必須在 <Bar> 裡放 {data.map(entry => <Cell fill={...} />)}，用 Cell 覆蓋單根柱子的樣式。
水平 BarChart：設定 layout='vertical' 後，XAxis 的 type 要改成 'number'、YAxis 改成 'category'，否則軸標籤對調會渲染錯誤。
ReferenceLine：垂直基準線用 x={值}，水平基準線用 y={值}。在水平 BarChart 裡要用 x= 不是 y=，容易搞混。
cache: 'no-store'：Next.js App Router 的 fetch() 預設會做靜態快取。儀表板資料要加 cache: 'no-store' 強制每次重新請求，否則資料更新後頁面仍顯示舊值。

明天 Day 28：Human-in-the-Loop（HITL）— 當 AI 要做重大決策（如接受大額急單），系統暫停並通知人工確認，由管理者按下「批准 / 拒絕」才繼續執行。
