CNN：影像辨識的數位之眼

在 [ML-012] 中，我們用 MLP 辨識了手寫數字。但如果我們把同樣的方法拿去認貓狗，效果往往差強人意。為什麼？因為圖片在電腦眼裡不只是數字，更是 空間結構。

1. 資料集來源

資料集來源：CIFAR-10 Dataset

備註：Keras 已內建。我們只挑選其中的 貓 (Cat) 和 狗 (Dog) 兩類來做二元分類。

資料集特色與欄位介紹:

圖片格式：32x32 像素，彩色 (RGB 3 通道)。
數量：訓練集 10,000 筆 (貓+狗)，測試集 2,000 筆。
目標 (Target)：0 (貓), 1 (狗)。

2. 原理：為什麼 MLP 看不懂圖片？

2.1 核心概念：消失的空間結構

MLP 把圖片 Flatten (拉平) 了。試想，把一張貓的照片切成一條條細絲接起來，你還認得出是貓嗎？ 空間結構 (Spatial Structure) 被破壞了！眼睛和耳朵的相對位置不見了。

2.2 解決方案：CNN (卷積神經網路)

CNN 像人類的眼睛一樣，用「掃描」的方式看圖片，保留了空間特徵。它有兩大法寶：

1. 卷積層 (Convolution Layer) - 特徵提取器 (手電筒)

原理：用一個小小的 濾鏡 (Filter/Kernel)，在圖片上滑動 (Sliding Window)，計算特徵。
比喻 (手電筒)：
- 想像濾鏡是一個 「專門找圓形的手電筒」。
- 當它照到圖片上的圓形區域時，手電筒會 亮起來 (數值變大)。
- 卷積就是拿著手電筒在整張圖片上掃描，找出哪裡有線條、哪裡有邊緣。

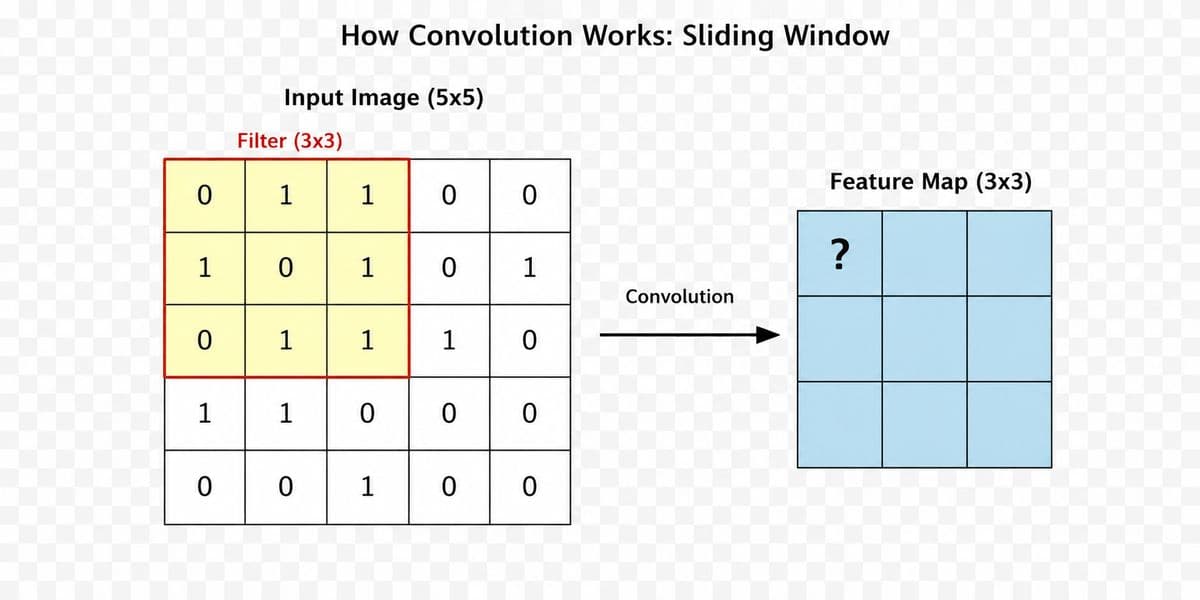

圖解：黃色框框就是濾鏡，它在圖片上滑動，把對應的像素值相乘再相加，得到右邊的特徵圖 (Feature Map)。

2. 池化層 (Pooling Layer) - 重點整理 (馬賽克)

原理：把圖片縮小 (Downsampling)。就像把一張高畫質照片變成 「縮圖」。

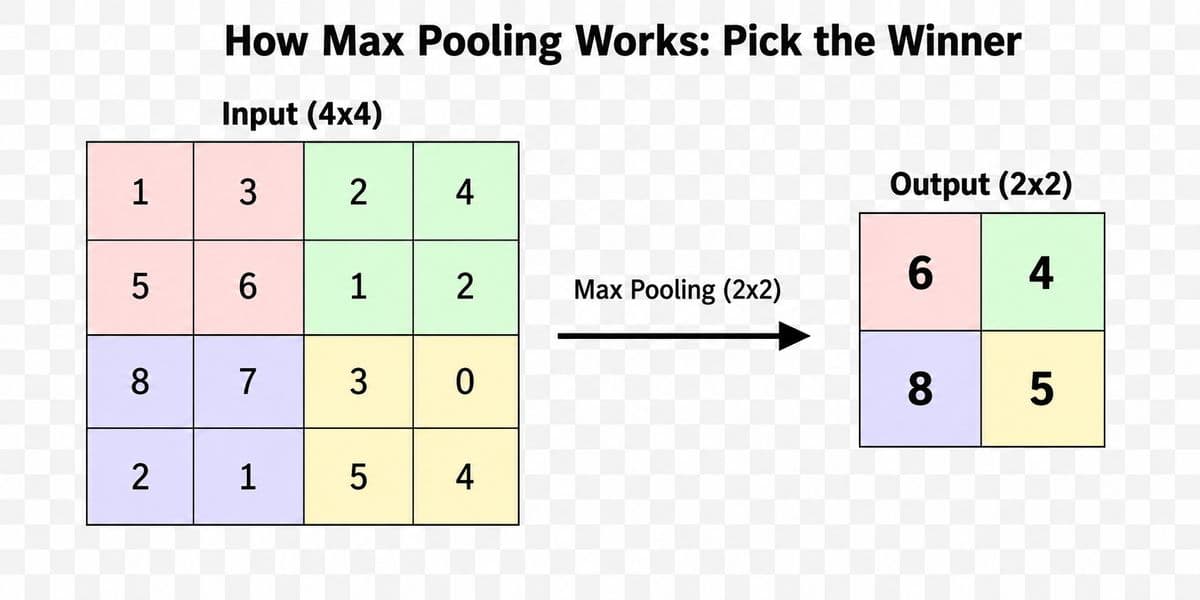

Max Pooling：在一個小區域 (例如 2x2) 內，只選最大的那個數字 代表這個區域。
為什麼選最大值？ 因為最大值代表這個區域 「特徵最強」 的地方 (例如最亮的點、最明顯的邊緣)。

功能：1. 減少運算量 2. 抗雜訊 3. 平移不變性 (貓稍微移位也抓得到)。

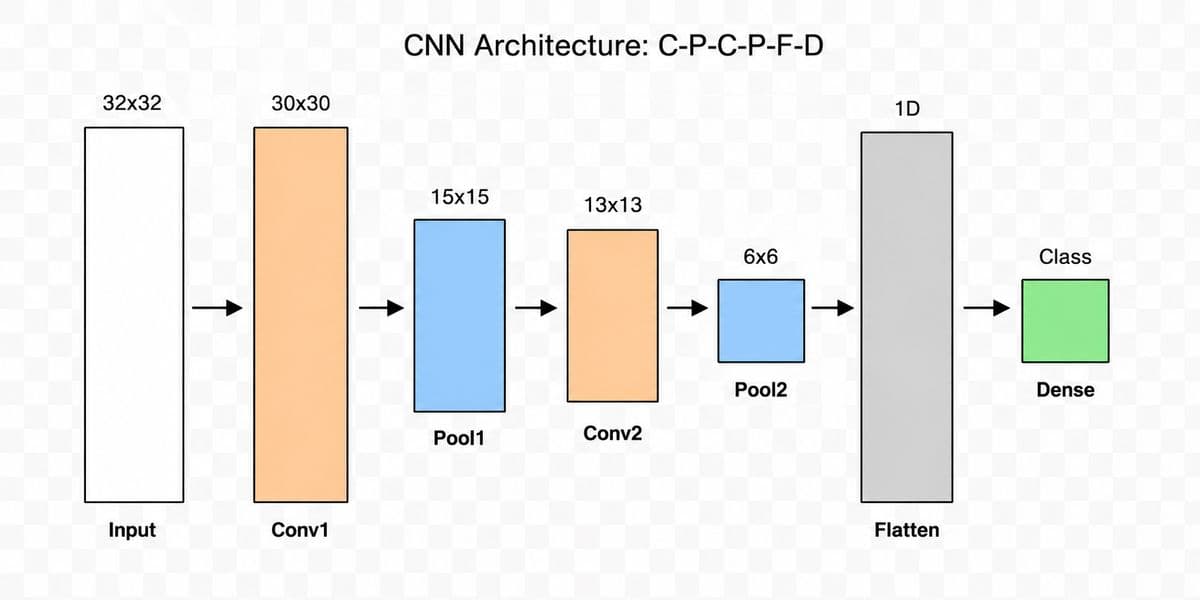

2.3 CNN 架構示意圖 (Architecture)

C-P-C-P-F-D 結構：
- Conv (橘色)：圖片變厚了 (濾鏡變多)，但長寬變小一點 (Valid Padding)。
- Pool (藍色)：圖片長寬直接砍半。
- Flatten (灰色)：最後把立體的特徵圖拉成一條線。
- Dense (綠色)：進行最後的分類。

3. 實戰：建立貓狗分類模型

我們使用 TensorFlow / Keras 建立一個簡單的 CNN 模型：

# 關鍵程式碼：建立 CNN 模型
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense, Dropout

model = Sequential([
    # 1. 卷積層：32 個濾鏡，抓取初級特徵 (線條)
    Conv2D(32, (3, 3), activation='relu', input_shape=(32, 32, 3)),

    # 2. 池化層：圖片縮小一半 (32x32 -> 16x16)
    MaxPooling2D((2, 2)),

    # 3. 卷積層：64 個濾鏡，抓取高級特徵 (眼睛、耳朵)
    Conv2D(64, (3, 3), activation='relu'),

    # 4. 池化層：圖片再縮小一半 (16x16 -> 8x8)
    MaxPooling2D((2, 2)),

    # 5. 接回傳統 MLP 進行分類
    Flatten(),
    Dense(64, activation='relu'),
    Dropout(0.5), # 防止過擬合 (讓 50% 神經元休息)
    Dense(1, activation='sigmoid') # 輸出是狗的機率 (0:貓, 1:狗)
])

4. 模型評估與視覺化

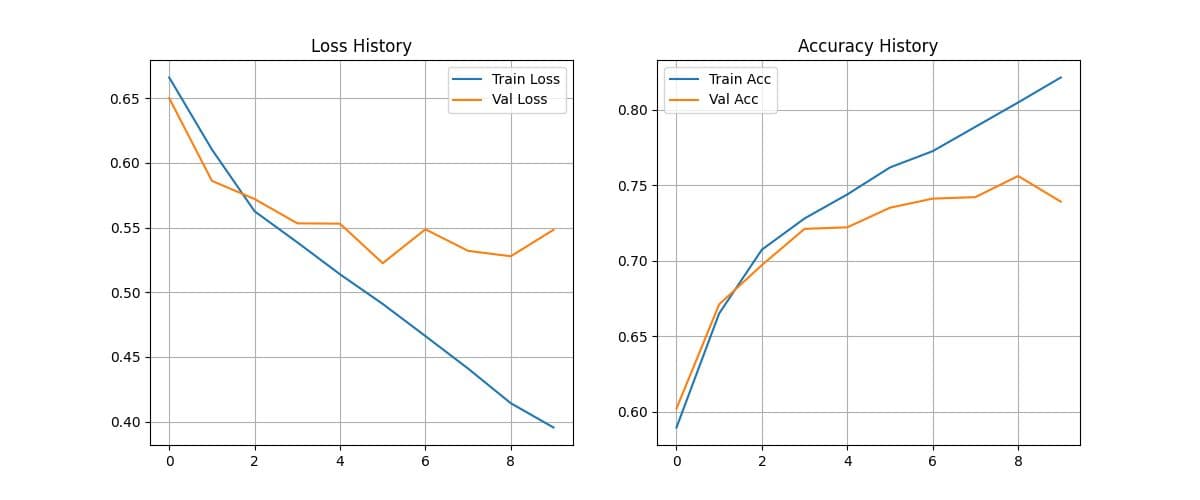

1. 訓練過程 (History)

觀察：準確率 (Accuracy) 隨著訓練上升。如果發現 Training Acc 比 Validation Acc 高很多，這代表出現了 Overfitting (過擬合)。
解決方案：Dropout (丟棄法)
- 概念：在訓練過程中，隨機讓一些神經元「休息」。
- 比喻：就像球隊練習時，主力球員輪流休息，強迫板凳球員也要學會得分，這樣整支球隊才會強。

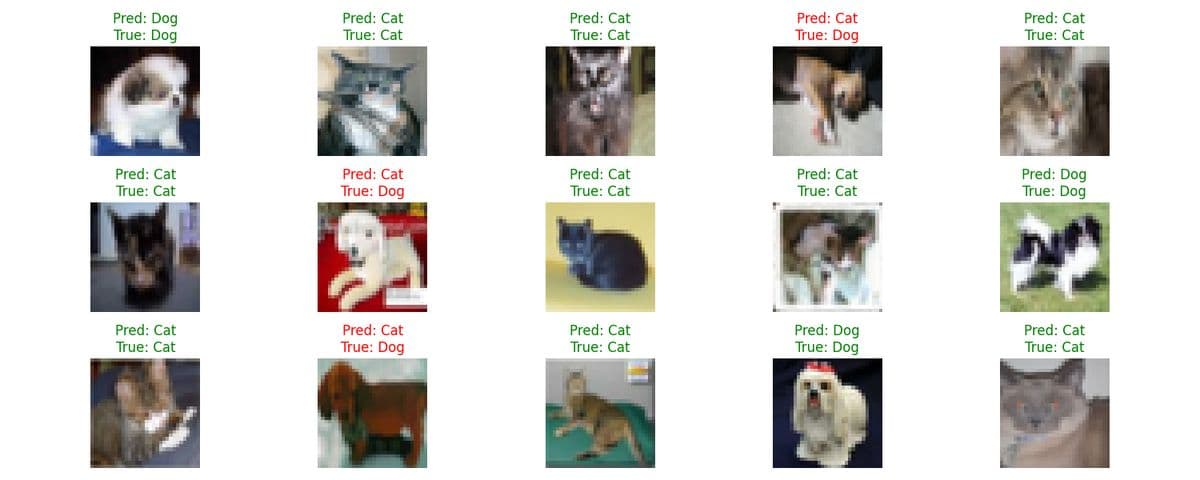

2. 預測結果展示 (Predictions)

觀察：模型能分辨出大部分的貓和狗。
綠字：預測正確。紅字：預測錯誤。
成果：正確率 (Accuracy) 約 75%。雖然不高，但這只是簡單的 CNN。明天我們會用 遷移學習 讓準確率飆升到 90% 以上！

5. CNN 的進化史

CNN 的發展史就是一部 AI 變強的歷史：

LeNet-5 (1998, Yann LeCun)：CNN 的鼻祖，用於辨識手寫數字 (MNIST)。結構簡單 (5層)。
AlexNet (2012, Alex Krizhevsky)：深度學習的引爆點！使用了 ReLU 和 GPU 加速，在 ImageNet 大賽中以壓倒性優勢奪冠 (8層)。
VGG (2014)：證明了「越深越好」，結構非常規整，全部使用 3x3 卷積核 (16~19層)。
ResNet (2015, Kaiming He)：發明了「殘差連接 (Residual Connection)」，解決了梯度消失問題，讓網路可以深達 152 層甚至 1000 層，超越人類辨識能力。

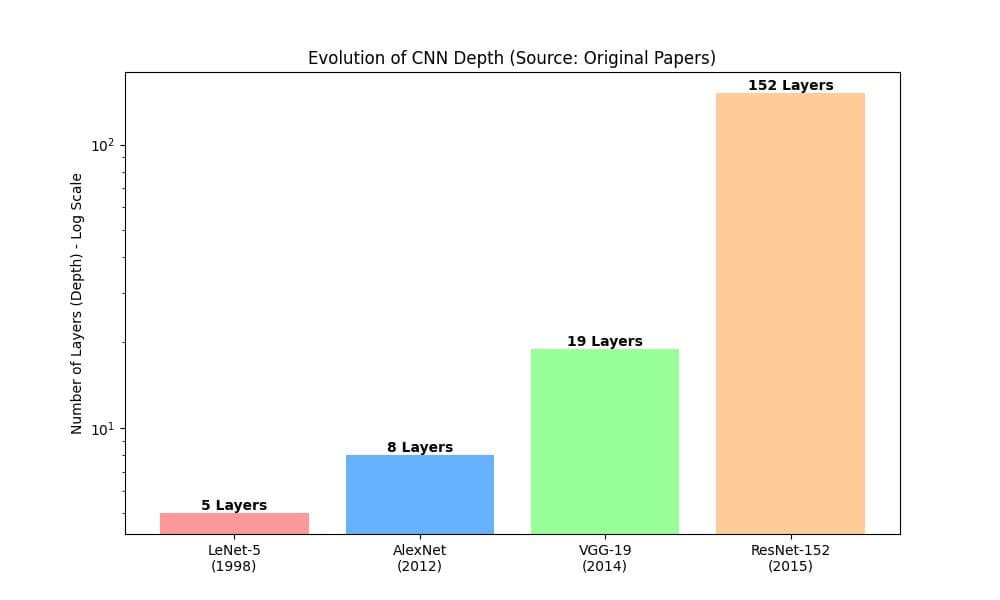

圖解：從 LeNet 到 ResNet，網路深度與複雜度的進化過程。

6. 總結

Day 13 我們學習了 CNN (卷積神經網路)：

它解決了 MLP 破壞圖片空間結構的問題。
卷積 (Convolution) 負責「看」局部特徵。
池化 (Pooling) 負責「縮小」圖片並保留重點。
這個架構是現代人臉辨識、自動駕駛系統的基石。
