電腦視覺 - 影像分割 - U-Net
—

電腦視覺 - 影像分割 - U-Net

除了知道圖片裡「有什麼」，我們還想知道它「在哪裡」與「是什麼形狀」。本篇將帶你了解影像分割的經典模型 U-Net，並透過 Python 與 PyTorch 實作，從零訓練一個模型來抓出圖片中的物件輪廓。

WRITTEN BY

  • avatar
    Name
    Harry Chang
    Twitter

下一篇

電腦視覺 - 文字辨識 (OCR) 與車牌辨識系統
← 回到列表

在之前的文章中，我們學習了 CNN (用來判斷整張圖片是什麼) 以及 YOLO (用來框出物件在哪裡)。但如果我們遇到的是醫學影像（例如找出腫瘤的精確邊界）或是自動駕駛（辨識哪裡是道路、哪裡是行人），只用一個「方框」是不夠的。

我們需要的是影像分割 (Image Segmentation)，也就是為圖片中的「每一個像素 (Pixel)」進行分類。而在這領域中，最經典且強大的模型就是 U-Net。

一、 影像分割的演進與模型發展史

要了解 U-Net 為什麼偉大，我們必須先回顧「影像分割」這個領域是如何演進的：

  1. FCN (全卷積神經網路, 2014)：開山鼻祖。科學家首次把 CNN 最後的「全連接層 (Dense Layer)」拔掉，全部換成卷積層。這讓模型能輸出跟原圖一樣大小的「熱力圖 (Heatmap)」，而不只是一個分類標籤。缺點是輸出的邊界非常模糊。
  2. U-Net (2015)：醫學影像的救星。為了解決 FCN 邊界模糊的問題，提出了「U 字型架構」與「跳躍連接 (Skip Connections)」，完美結合了深層語意與淺層細節，成為影像分割領域的黃金標準。
  3. Mask R-CNN (2017)：實例分割 (Instance Segmentation) 的王者。U-Net 只能分出「哪些像素是人」，但 Mask R-CNN 不僅能分割，還能告訴你「這是路人 A，那是路人 B」。它將 YOLO 那樣的物件偵測與影像分割完美結合。
  4. SAM (Segment Anything Model, 2023)：分割界的 ChatGPT。由 Meta 發表，這是一個基於 Transformer 的超大型基礎模型 (Foundation Model)。你只要點擊圖片上的任何物體，或是輸入文字，它就能「Zero-shot (零樣本)」直接完美分割出該物件。

了解了這段發展史，我們就來好好拆解這座影像分割領域的重要里程碑：U-Net。

二、 資料集來源：合成雜訊形狀資料集 (Synthetic Noisy Shapes)

為了解釋 U-Net 的威力，我們這次不使用龐大的真實資料集，而是自己用 Python 寫一個生成器，創造出一個「充滿雜訊的形狀資料集」。

資料集特色與欄位介紹：

這是一個 二元影像分割問題 (Binary Image Segmentation)。

  • 目標 (Ground Truth Mask)：一張黑白的遮罩圖片，白色的部分 (1) 代表物件，黑色的部分 (0) 代表背景。
  • 輸入特徵 (Input Image)：我們在原圖上加入大量的隨機高斯雜訊 (Gaussian Noise)，讓物件變得模糊難辨，用來測試模型是否能「看透」雜訊抓出真正的形狀。

三、 原理：為什麼叫 U-Net？

U-Net 發表於 2015 年，最初是為了解決醫學影像分割問題而誕生的。它的網路架構畫出來就像一個英文字母 "U"，因此得名。

我們可以透過以下的 Mermaid 圖表，直觀地看看這個「U 字型」長什麼樣子：

Loading Diagram...

U-Net 核心由兩個部分組成：

  1. 編碼器 (Encoder / Downsampling)：U 的左半邊。它像一般的 CNN 一樣，不斷地縮小圖片尺寸並萃取特徵（尋找「這是什麼」的語意資訊）。
  2. 解碼器 (Decoder / Upsampling)：U 的右半邊。它將縮小後的特徵圖逐步放大，恢復到原本的圖片尺寸（重建「在哪裡」的空間資訊）。

跳躍連接 (Skip Connections)：U-Net 的靈魂

許多初學者在這裡會不太好理解，為什麼我們需要「跳躍連接」？

讓我們用一個「畫地圖」的例子來想像這個 U 字型架構：

  1. U 型的左半邊 (縮小/編碼)：為了看懂地圖的「整體大局（例如：這裡有一座山、一條河）」，網路會把圖片不斷縮小。這時模型懂了「這是什麼」，但因為圖片變小了，河流確切的邊界細節已經糊掉、遺失了。
  2. U 型的右半邊 (放大/解碼)：現在我們要把這張縮小、充滿大局觀的特徵圖，重新放大回原本的尺寸，並精準標出河流的位置。如果只憑剛剛模糊的印象來放大，畫出來的邊界一定很不精準。
  3. 跳躍連接的作用：它就像是個作弊橋樑！在你（右半邊）準備放大的每一個階段，它會把「左半邊還沒縮小前、邊界依然清晰的局部草圖」直接拷貝一份，透過一條捷徑貼到右半邊給模型當參考。

如此一來，右半邊的網路在預測時，同時擁有了：

  • 從 U 型底部深層網路傳上來的 「宏觀理解」（我知道這整塊區域是一條河）。
  • 從左側跳躍連接傳過來的 「微觀細節」（我看著清晰的草圖，知道河流的邊緣確切在哪裡）。

兩者完美拼接在一起，這就是 U-Net 能夠畫出極度精準輪廓的真正秘密！

四、 實戰：PyTorch 程式碼實作

我們用 PyTorch 實作了一個迷你的 U-Net。你可以看到 forward 函數中，是如何完美體現「跳躍連接」的：

# 關鍵程式碼：U-Net 的網路架構與跳躍連接
import torch
import torch.nn as nn

class TinyUNet(nn.Module):
    # ... (初始化省略)

    def forward(self, x):
        # 1. Encoder (左半邊：向下萃取)
        conv1 = self.dconv_down1(x)    # 產生草稿
        x = self.maxpool(conv1)        # 縮小
        conv2 = self.dconv_down2(x)

        # 2. Decoder (右半邊：向上還原)
        x = self.up(conv2)             # 放大

        # 3. Skip Connection (跳躍連接：將左邊的草稿貼過來！)
        x = torch.cat([x, conv1], dim=1)

        x = self.dconv_up1(x)

        # 輸出預測的遮罩 (Mask)
        out = torch.sigmoid(self.conv_last(x))
        return out

五、 模型評估：U-Net 實測結果

我們將這個迷你的 U-Net 訓練了 10 個 Epoch（因為模型很小，在 CPU 上只需幾秒鐘），並觀察 Loss 的變化：

  • Epoch 1: Loss: 0.5436
  • Epoch 10: Loss: 0.0169 (成功收斂！)

視覺化解析：模型看到了什麼？

我們隨機抽取一張沒見過的測試圖片讓模型預測，結果如下：

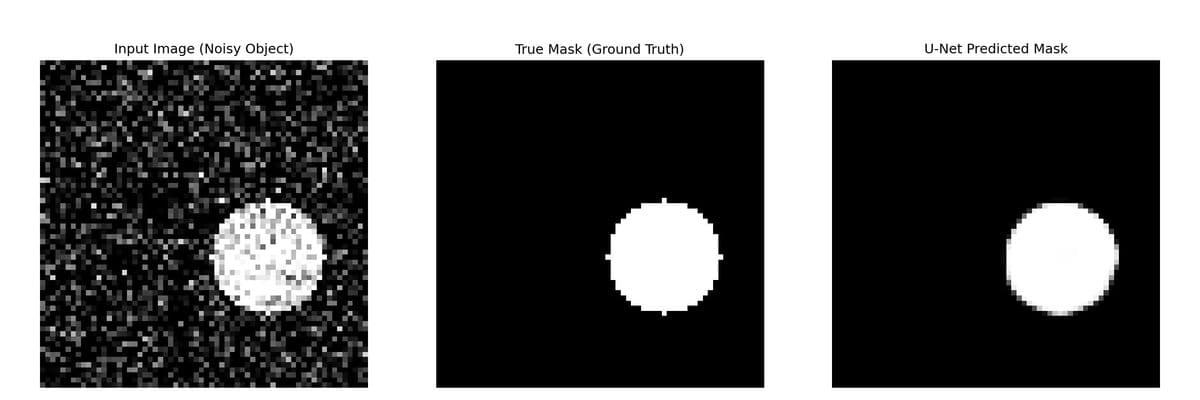

U-Net預測結果

圖片結果與說明：

  1. 左圖 (Input Image)：這是模型看到的畫面，充滿了雪花般的雜訊，人類肉眼雖然能看出有個圓形，但邊界非常模糊。
  2. 中圖 (True Mask)：這是我們期望模型輸出的標準答案（乾淨的圓形遮罩）。
  3. 右圖 (Predicted Mask)：這是 U-Net 預測出的結果！
    • 結果驚人：儘管輸入圖片充滿雜訊，U-Net 依然完美地過濾了背景干擾，精準地還原了圓形的平滑邊界。這就是「跳躍連接」保留空間細節的威力。

六、 總結

  1. 像素級的預測：影像分割 (Segmentation) 比物件偵測更進一步，它能告訴我們每一個像素屬於什麼分類。
  2. U 字型架構：左半邊負責理解「這是什麼」，右半邊負責還原「它在哪裡」。
  3. 跳躍連接 (Skip Connection)：U-Net 的靈魂，完美融合了深層的語意資訊與淺層的邊界細節。

在醫學影像、衛星空拍圖分析、甚至現在最紅的 AI 繪圖 (Diffusion Model 內部也使用了 U-Net 架構！) 中，U-Net 都是不可或缺的核心基石。
